メタルガスケットは、軟質ガスケットでは耐えられない高温・高圧条件や、高度のシール要求がある場面で使われます。

軟鋼、純鉄、銅、ステンレス鋼、アルミニウム、チタン、特殊合金など、条件に応じて最適な材質を選び所定の形状、寸法に加工します。

石油精製・石油化学工業、無機化学工業、火力・原子力発電、自動車、航空機、船舶など、様々な産業分野で利用されるメタルガスケット。

弊社では一次加工・二次加工まで一貫して日本で行うことで、トラブルの少ない品質を保ち、お客様の装置の安全性と信頼性の向上のお役に立ちます。

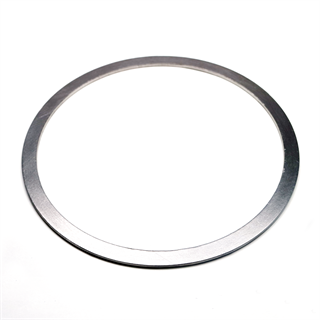

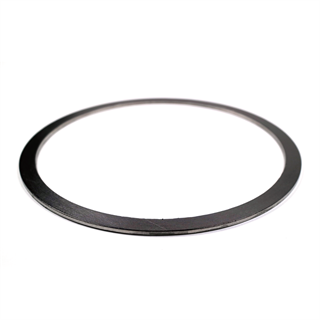

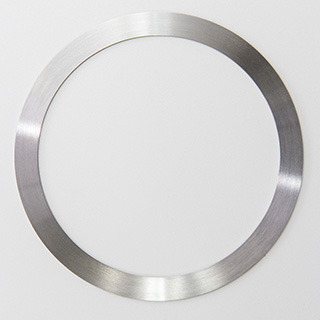

プレーン形

メタルガスケット

平型のメタルガスケットです。他の形状の製品に比べ、高い締め付け圧力が必要です。

シール性向上のため、フランジにV溝加工する場合があります。

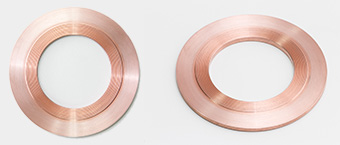

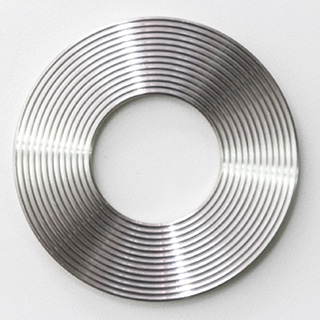

ノコ歯形

メタルガスケット

平型のメタルガスケットの平面に同心円状の角度90°の溝を付けたものです。

シール性と耐圧力に優れますが、フランジのガスケット座面に傷が付く場合があります。

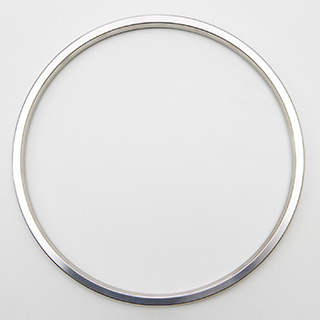

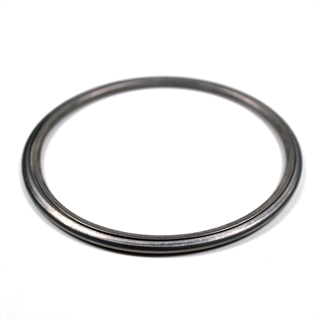

オクタゴナル形

リングジョイント

ガスケット

鍛造した材料から機械加工で断面八角形に加工したガスケットです。

オクタゴナル形は溝と面接触となり、高い締め付け圧力が必要ですが、変形量が少ない場合再使用が可能です。

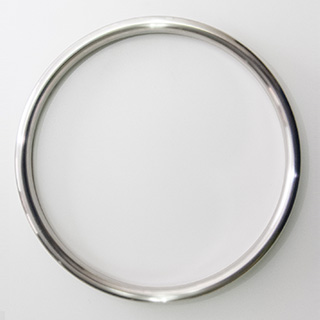

オーバル形

リングジョイント

ガスケット

オーバル形は溝と線接触となりフランジ溝になじみ易い半面、オクタゴナル形に比べ変形しやすく再使用はできません。

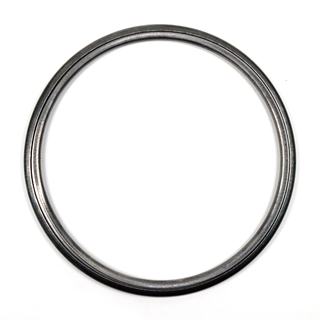

【特殊ガスケット対応例】

・ブリッジマン改良型ガスケット

・ＲＸ型リングジョイント型ガスケット

・ダブルコーン型ガスケット

・レンズ型ガスケット

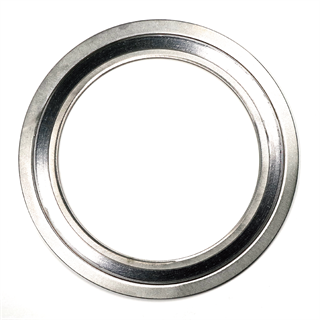

・ノコ歯型メタルガスケット（外ツバ・両ツバ）

・ソリッド枝付き

・その他
